用水泥湿法粘贴石材时，吸湿性物质渗入石材内部后，使石材表面产生不易自然干燥的湿痕，这就是俗称的水斑。它以固定的位置，固定的面积，持续不干的形态，破坏了装饰石材表面视觉整体上的美观性格。

水斑的成因

形成水斑的原因和其成份很复杂，不同环境下的石材，形成水斑的原因也各不相同，大多是因为水泥砂浆、水泥外加剂、酸雨环境等多种因素的作用而在石材的毛细孔形成了水泥硅酸凝胶体、盐碱等吸湿性的物质。

也有的是有水源直接渗入石材的内部而使石材变得潮湿，严格意义上讲，仅仅是水源直接渗入石材内部，还不能称之为水斑，截断与之相连的水源，石材便会慢慢自行干燥，但在潮湿环境下，水泥砂浆中的吸湿性物质会很快渗入石材内部而形成真正的水斑。引起水斑病变的原因归纳起来有以下几类。

第一种类型 该盐基由水泥硅酸盐凝胶组成

采用水泥砂浆湿贴法对吸水率高的石材，容易产生石材水斑。具体表现如下：

1、如果石材不做任何保护，大面积出现石材水斑；

2、石材防护不均匀，有刷痕如水渍；

3、石材侧漏刷防护，石材边缘出现水渍，并向中心渗透辐射。

由此可见，这样的石材水斑是在安装后不久石材中产生的，主要原因是有些物质被吸入，导致形成湿痕。(不做抗渗透处理或抗渗透处理不合格的石材，水泥凝胶吸入很容易)

这种材料是由水泥碱-硅酸盐凝胶为主形成的凝胶材料！这种凝胶材料具有非常细小的孔隙，吸附和保留水分，在石材缝隙中渗透和固定，使石材表面光反射率发生变化，看起来像石材被打湿了。

第二种类型 各种来源的吸湿性盐碱

石材有吸附性，也有吸水性，石材长时间暴露在空气中，会吸收空气中或其他来源的水分。如果石材的某一部分的吸水能力较强、速度较快，就会形成正常石材表面几乎没有湿痕的变化，而较强的部分的吸水颜色较深，就会变成石材水斑。

吸收性强的部分必须深入吸收性强的物质——吸湿性强的盐。吸湿盐碱的来源与碱硅凝胶的来源相似。它也是在石料粘贴的过程中，伴随着水从石料背面渗入到石料表面。

一般情况下，水泥中含有的吸湿性盐、碱较少，不足以产生石材水斑。但除非出现这种情况：

1、使用强碱性水泥或劣质水泥；

2、水泥添加剂使用不当；

3、石材下面的垫层、砂等基材含有可溶盐、碱，随水向上运移。

4、用强酸清洗石材表面的锈斑或水泥斑。酸与污染物发生反应，形成吸湿性的可溶性盐，这些盐深入到石材的孔隙中。

5、使用劣质防护剂，特别是一些强碱性的劣质防护剂，容易形成吸湿性碱。

第三种类型 潮湿和毛管水迁移的影响

这种石材水斑是石材本身吸水，而带来的污染物。石材周围有稳定的水流，如地下或石材背后有潮湿的土壤，或地下水位过高；或者附近有游泳池，经常渗水的厕所等；

由于水远离石材表面的流动，随着水的蒸发，会有吸湿性的盐碱等物质向石材表面聚集，形成严重的石材水斑。

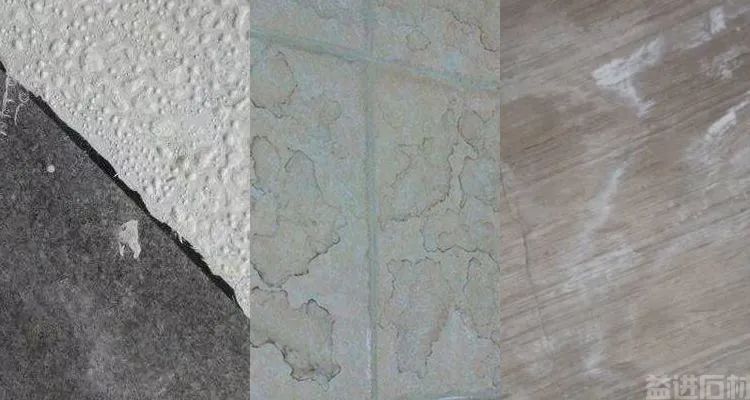

第四种类型 类似于水渍的水印，假水斑

由于石材长期处于潮湿状态，潮湿的表面容易吸收灰尘。久而久之，污染物进入石材的微孔，水干后，便留下了水斑的痕迹。此外，当一些液体物质，如胶水、污染物、劣质防护剂等渗入石材微孔时，也会形成类似的石材水斑痕。

简单地说，这种石材水斑类似于水斑标记，严格来说不是真正的水斑，而是“假水斑”。

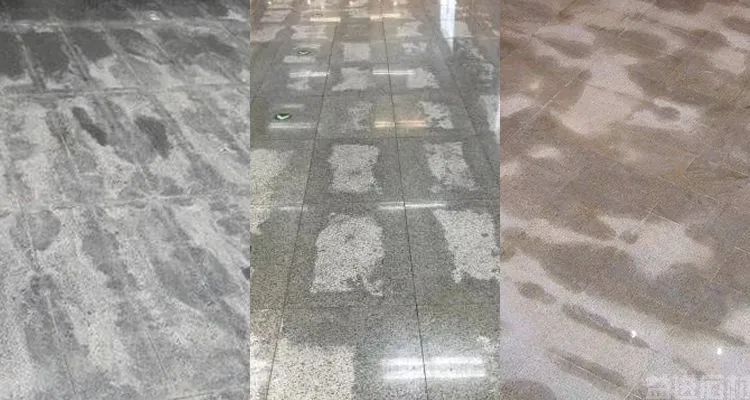

水斑的表现形式

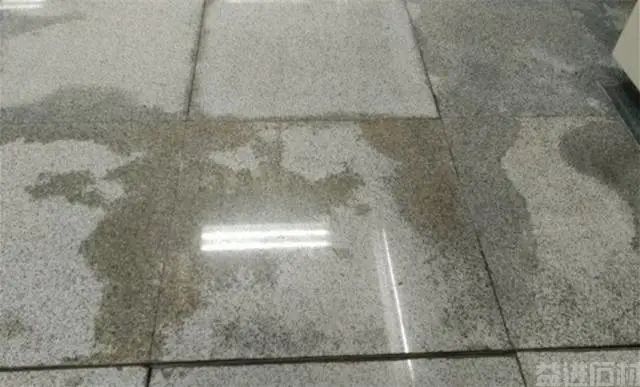

1、未作防护引发的水斑：石材未做防护引起的水斑往往是大面积成片出现。

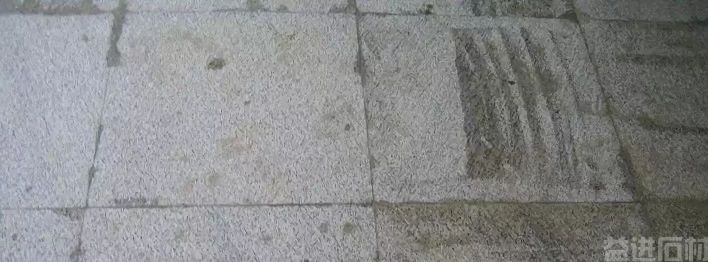

图例：

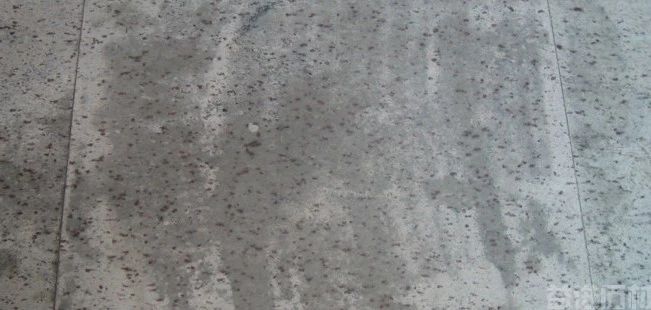

2、表面防护剂涂刷不 均匀引起的水斑：

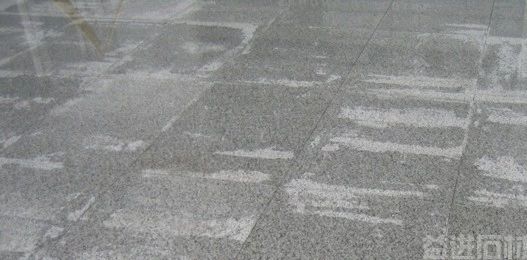

图例：

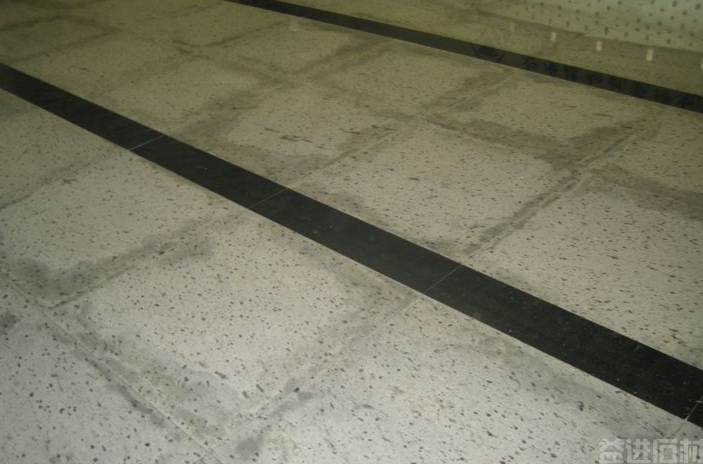

3、底面漏刷防护剂引起的水斑：

图例：

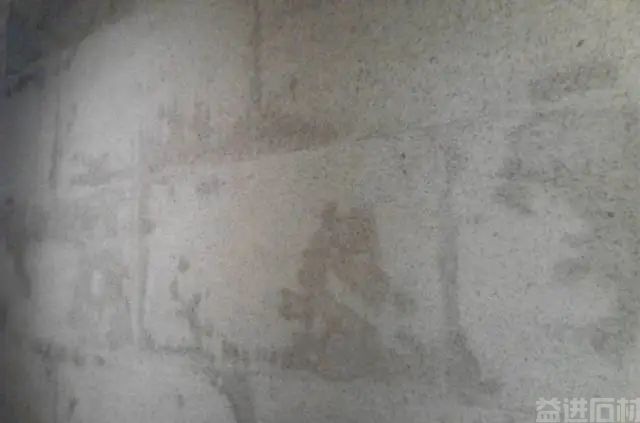

4、侧面漏刷防护剂引起的水斑：

图例：

水斑病变的预防

虽然要彻底清除石材的水斑病症比较困难，但完全有办法避免石材水斑病症的发生，具体方法为：

1. 在安装施工前使用专用防护剂对石材进行防护处理，特别是石材的底面防护。

2. 石材湿贴安装施工时应尽量减少水泥砂浆中水分的含量和砂浆的用量，即可使用半干水泥砂浆。

3. 尽量采用石材底面刮浆法而避免采用半干砂浆基底上泼浆的方式粘贴石材。

4. 石材安装时应设计和预留适当的水汽通道，安装后应先保持石材拼缝内空畅，一周后再进行嵌缝处理。

5. 湿法粘贴安装的石材应避免被雨淋湿或水洗受潮（特别是刚安装后的二至三周内应绝对禁止）。

水斑的治理

1、物理烘烤法

1) 利用高温高热的作用析出水斑中的水分，治标不治本。

2) 常用的器具是太阳灯或喷火器。

2、化学清洗法

利用石材水斑清除剂进行清洗，清除或破坏石材中形成水斑的盐碱及凝胶体 ，使其失去吸潮能力。

3、清洗烘烤综合法

1) 清洗剂清除或破坏石材中的盐碱及凝胶体 ；

2) 烘烤法烤干石材中水分。

4. 增艳调色法

1) 将病变石材的浅色部分颜色加深，使其达到整体颜色一致或接近。

2) 分为防护增艳调色法和普通增艳调色法。
